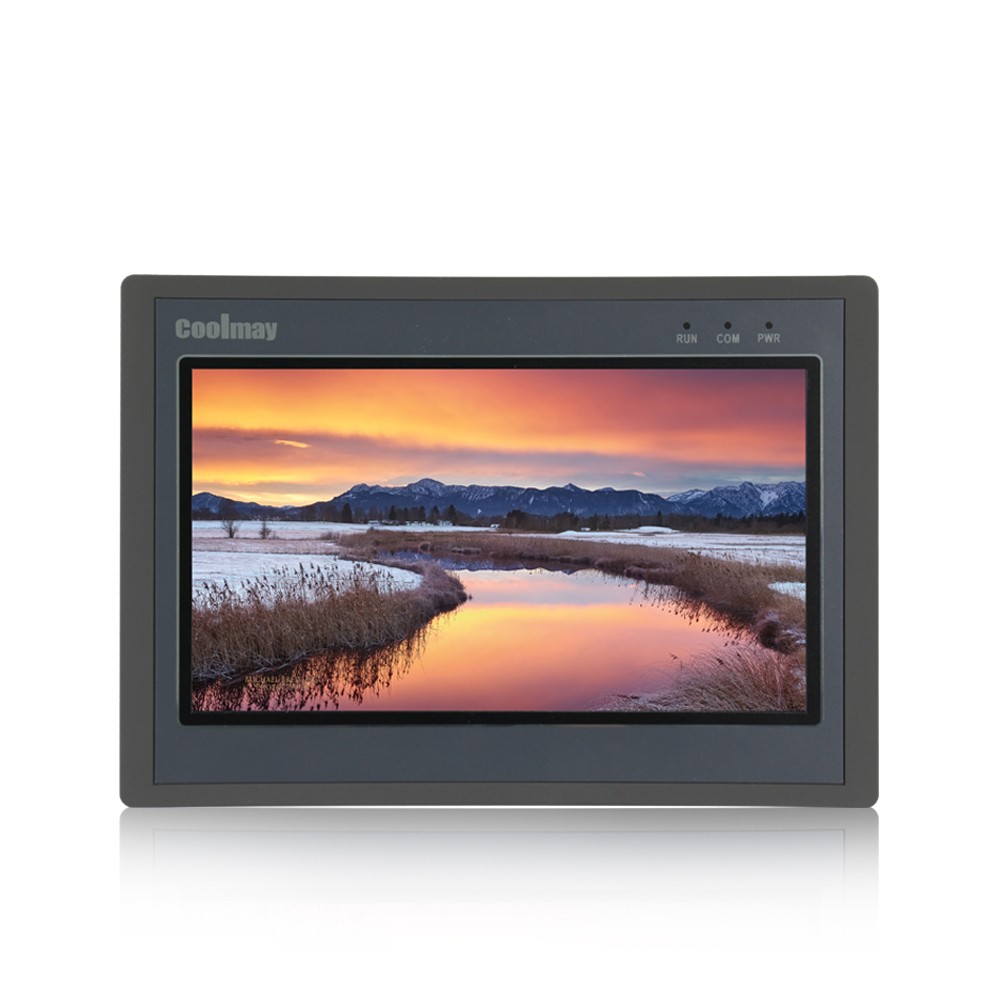

PLC+HMI Todo en uno 10 Pulgadas
PLC+HMI integrado con pantalla táctil. Se puede configurar con hasta 30 entradas digitales NPN y 30 salidas digitales, que pueden ser a relé o transistor, entradas para contadores rápidos, salida de pulsos rápidos, entradas y salidas analógicas, salidas PWM y diferentes puertos de comunicación. Todo integrado en un equipo compacto y económico que permite ahorrar en componentes, módulos auxiliares y tiempos de montaje y cableado, en un solo equipo robusto y fiable.
| Item | Detalle |
|---|---|
| Modelos | EX3G-100HA – 24, 38, 44, 60 M |

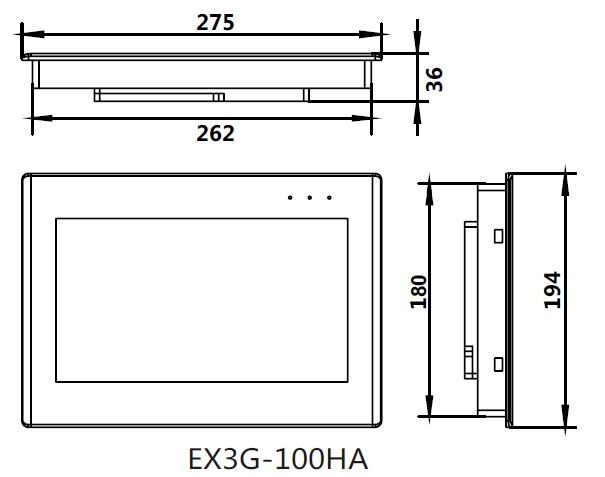

| Dimensiones | 275*194*36 mm |
| Tamaño de recorte | 261*180 mm |
| Consumo de energía | 6 ~ 8 W |
| Alimentación | 24VDC |
| Caracteriticas | Soporte de interrupción, interpolación de arco lineal, autoajuste PID, capacidad de programa de 32 k, registro retentivo de 32 k |
| – HMI – | |
| Pantalla | 222*133 mm |
| Resolucion (Pixeles) | HA: 1024*600 |
| RAM | 128 MB |
| ROM | 128 MB |
| Sistema Operacional | WINCE 7.0 |
| CPU | CORTEX A8 720MHz – 1GHz |
| Puerto Com por defecto | Puerto de Descarga – 1 Puerto USB 2.0 tipo B |
| Puertos Opcionales | 1 Puerto RS232 o RS485 – 1 Puerto Ethernet |
| Idioma | Español, Chino, Ingles, Portugués, Japones, Coreano, Italiano, Francés, Alemán, Ruso. |
| Software de Programacion | CoolMay HMI |
| – PLC – | |
| Entradas y salidas digitales | Entrada Digital: Pasiva NPN. Salida Digital: De bajo nivel NPN, Conectar negativo al puerto COM. Salida Rele: Normalmente Abierto contacto seco. |
| Numero de entradas y salidas digitales | 24: 12 ID/12 OD – 38: 20 ID/18 OD – 44: 24 ID/20 OD – 60: 30 ID/30 OD |
| Tipo de Salida digital | Rele (MR), Transistor(MT) o Combinada (MRT) – Rele:5A / Transistor:500 mA |
| Contador de Alta Velocidad | 6 canales monofásicos de 60KHz o 2 canales de fase AB (Z) de 60KHz + 1 canal de 10 KHz |
| Pulso de Alta Velocidad | 8 canales: 4 de 100KHz / 4 de 10KHz |
| Nota | Contadores de Alta Velocidad + Pulso de Alta Velocidad deben ser inferior 480KHz, trabajando al mismo tiempo |

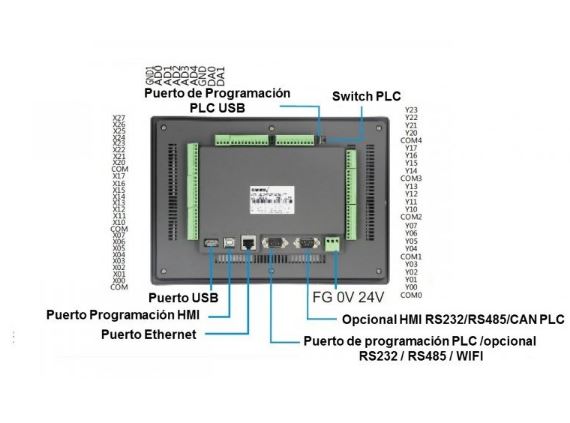

| Puerto COM por defecto | 1 Puerto mini USB tipo B, 1 Puerto RS232 |
| Puertos Opcionales | 1 Puerto RS485 o 2 Puertos RS485 (uno es cambiado por el de defecto RS232), 1 Puerto CAN ( A/B) – Puerto de Ethernet ( no puede coexistir con el puerto Ethernet de HMI) – WIFI (Ocupando el espacio del puerto por defecto RS232), 1 Puerto de Audio para el HMI |
| Entrada y salidas Analogicas (Max) | 16 IA / 8 OA |
| Tipo de Entradas Analogicas | Termocuplas tipo E/K/S/T/J – PT100 / PT1000 / NTC10K / NTC50K / NTC100K / -5V ~ 5V / -10V ~ 10 V / 0 ~ 10 V / 0 ~ 5V / 0 ~ 20 mA / 4 ~ 20mA |
| Tipo de Salidas Analogicas | 0 ~10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20 mA |
| Software de Programacion | Compatible con mitsubshi GX Developer8.86 y GX WORK2 / GX WORK2(Ethernet) |
Equipos configurables a cada necesidad
