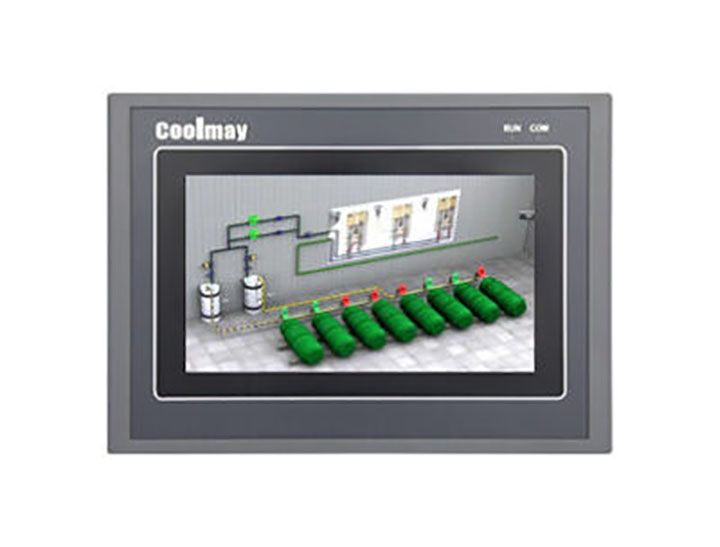

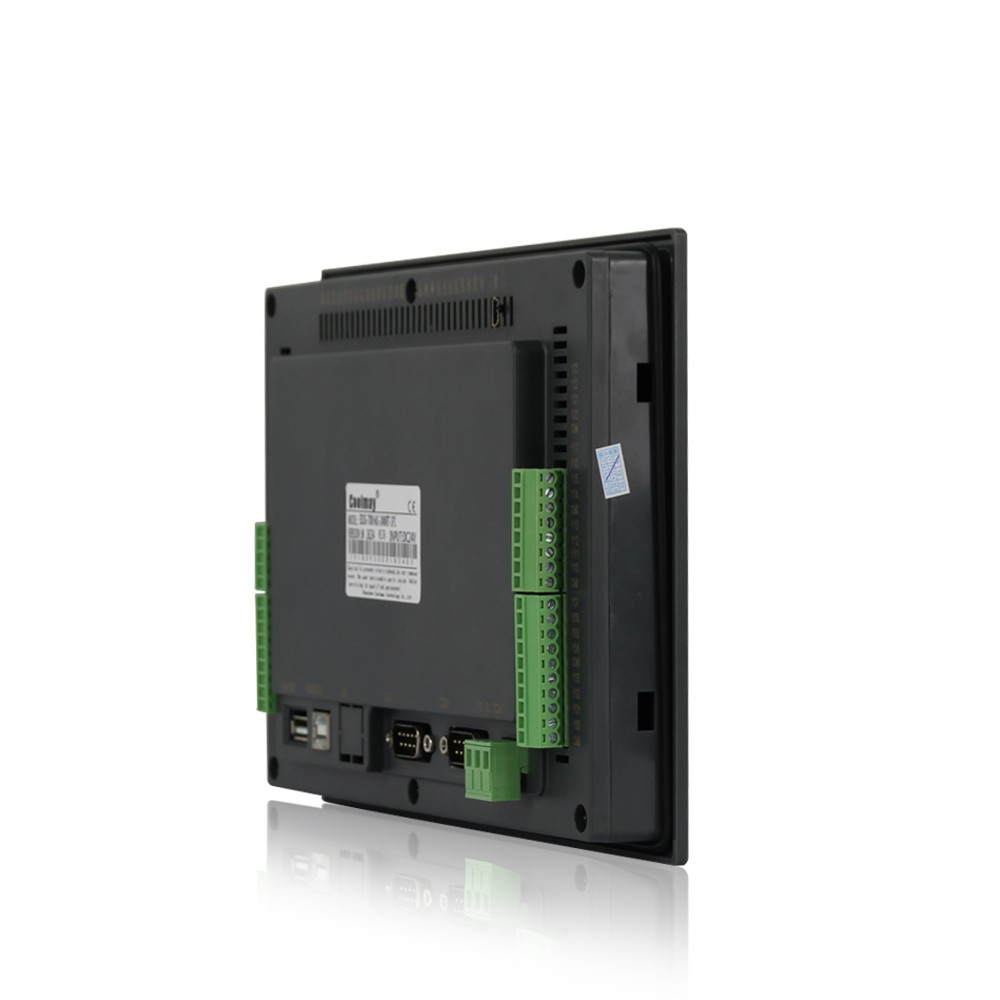

PLC+HMI todo en uno 7 Pulgadas


PLC+HMI integrado con pantalla táctil, se puede configurar con hasta 30 entradas digitales NPN y 30 salidas digitales, que pueden ser a relé o transistor, entradas para contadores rápidos, salida de pulsos rápidos, entradas y salidas analógicas, Salidas PWM y diferentes puertos de comunicación. Todo integrado en un equipo compacto y económico que permite ahorrar en componentes, módulos auxiliares y tiempos de montaje y cableado, en un solo equipo robusto y fiable.

ItemDetalle
ModelosEX3G-70KHA – 24, 38, 44, 60 M

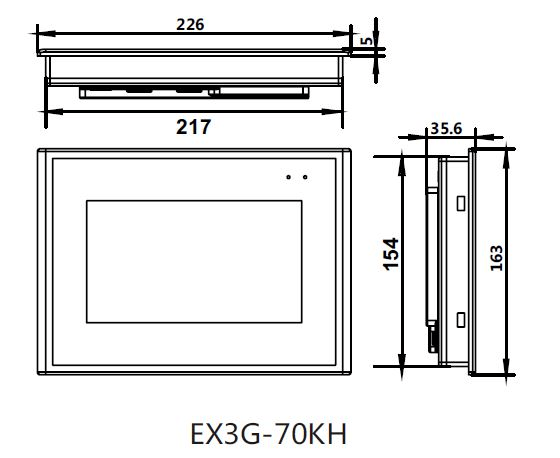

Dimensiones226*163*35.6 mm
Tamaño de recorte218*153 mm
Consumo de energia6 ~ 7 W
Alimentación24VDC
CaracterísticasSoporte de interrupción, interpolación de arco lineal, autoajuste PID, capacidad de programa de 32 k, registro retentivo de 32 k
HMI
Pantalla154*87 mm
Resolucion (Pixeles)1024*600
RAM128 MB
ROM128 MB
Sistema OperacionalWINCE 5.0
CPUARM9 400 MHz
Puerto Com por defecto Puerto de Descarga – 1 Puerto USB 2.0 tipo B
Puertos Opcionales1 Puerto RS232 o RS485 – 1 Puerto Ethernet
IdiomaEspañol, Chino, Ingles, Portugués, Japones, Coreano, Italiano, Francés, Alemán, Ruso.
Software de Programacion CoolMay HMI
PLC
Entradas y salidas digitalesEntrada Digital: Pasiva NPN / Salida Digital: De bajo nivel NPN, Conectar negativo al puerto COM. Salida Rele: Normalmente Abierto contacto seco.
Numero de entradas y salidas digitales24: 12 ID/12 OD – 38: 20 ID/18 OD – 44: 24 ID/20 OD – 60: 30 ID/30 OD
Tipo de Salida digitalRele (MR), Transistor(MT) o Combinada (MRT) – Rele:5A / Transistor:500 mA
Contador de Alta Velocidad6 canales monofásicos de 60KHz o 2 canales de fase AB (Z) de 60KHz + 1 canal de 10 KHz
Pulso de Alta Velocidad8 canales: 4 de 100KHz / 4 de 10KHz
NotaContadores de Alta Velocidad + Pulso de Alta Velocidad deben ser inferior 480KHz, trabajando al mismo tiempo

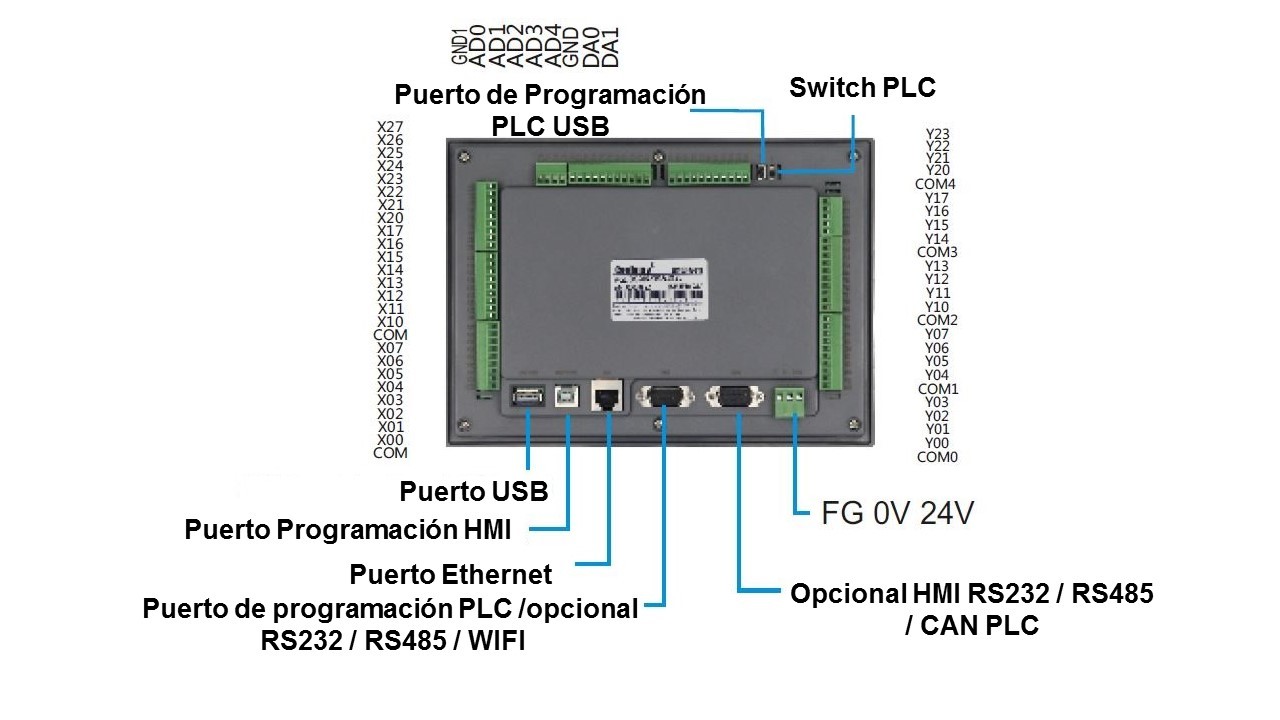

Puerto COM por defecto1 Puerto mini USB tipo B, 1 Puerto RS232
Puertos Opcionales1 Puerto RS485 o 2 Puertos RS485 (uno es cambiado por el de defecto RS232), 1 Puerto CAN ( A/B) – Puerto de Ethernet ( no puede coexistir con el puerto Ethernet de HMI) – WIFI (Ocupando el espacio del puerto por defecto RS232), 1 Puerto de Audio para el HMI
Entrada y salidas Analogicas (Max)16 IA / 8 OA
Tipo de Entradas AnalogicasTermocuplas tipo E/K/S/T/J – PT100 / PT1000 / NTC10K / NTC50K / NTC100K / -5V ~ 5V / -10V ~ 10 V / 0 ~ 10 V / 0 ~ 5V / 0 ~ 20 mA / 4 ~ 20mA
Tipo de Salidas Analogicas 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20 mA
Software de Programacion Compatible con mitsubshi GX Developer8.86 y GX WORK2 / GX WORK2(Ethernet)
DocumentoVersiónTamañoFechaDescarga
Manual de PLC Mitsubishi1.01.33 mb05/08/2019Descargar
Manual de PLC series FX1.04.16 mb05/08/2019Descargar
Manual de PLC Coolmay1.01.20 mb08/08/2019Descargar
Manual de PLC+HMI Coolmay1.02.4 mb08/08/2019Descargar
Manual de HMI Coolmay1.012.3 mb08/08/2019Descargar
