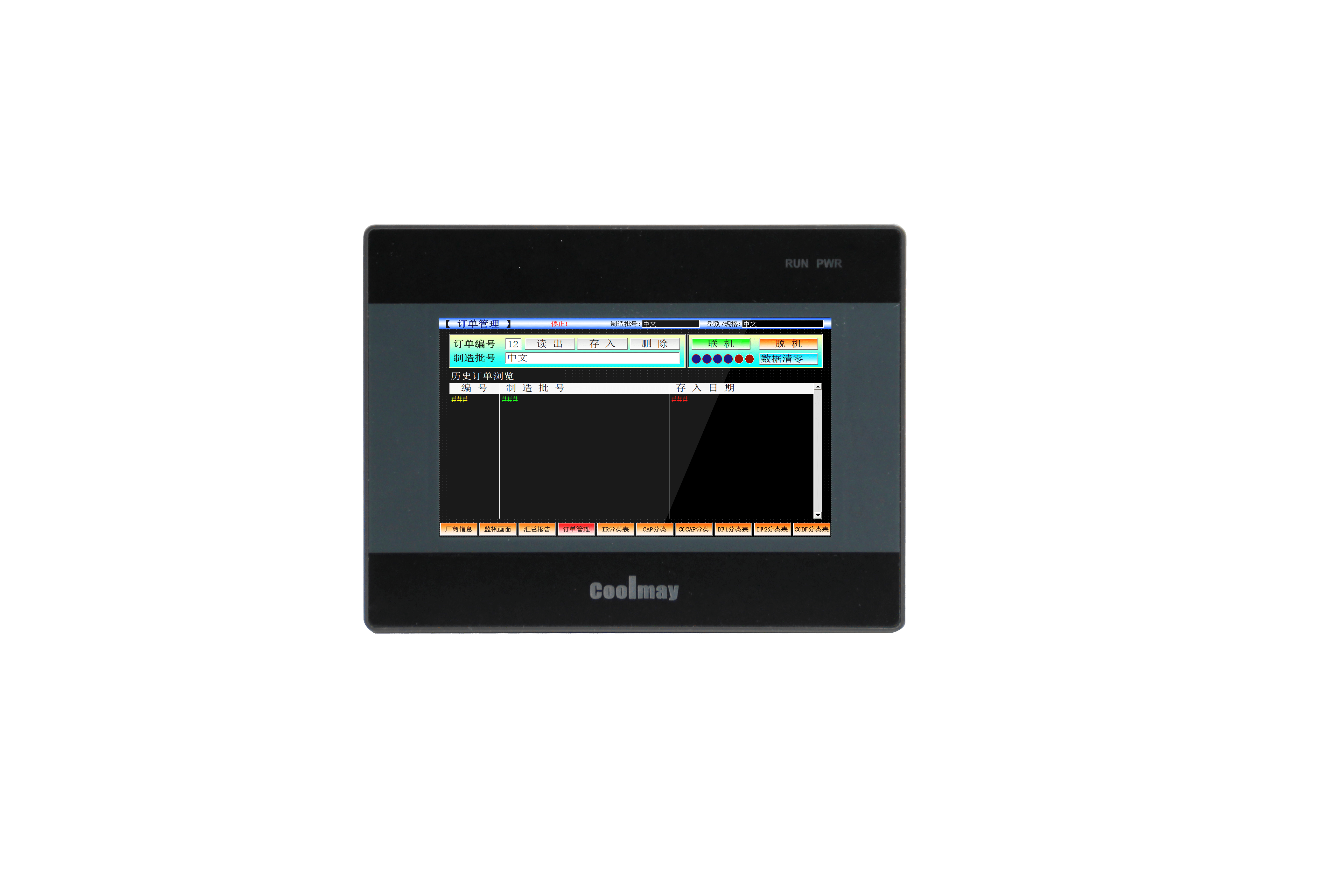

High Configuration HMI+PLC todo en uno 4.3 Pulgadas


PLC+HMI integrado con pantalla táctil, 12 entradas NPN y 12 salidas digitales, configurables a relé o transistor. Entradas de contadores rápidos y salidas de pulsos rapidos. Entradas y salidas analógicas, Salidas PWM y diferentes puertos de comunicación. Todo integrado en un equipo compacto, económico que permite ahorrar en componentes, módulos auxiliares, ahorrando tiempos de montaje, cableado y logrando máxima calidad y fiabilidad.

ItemDetalle
ModelosQM3G-43FH – 24M
Dimensiones134*102*34 mm
Tamaño de recorte120*94 mm
Consumo de energia4 – 6 W
Alimentacion24VDC
CaracteriticasSoporte de interrupción, interpolación de arco lineal, autoajuste PID, capacidad de programa de 32 k, registro retentivo de 32 k
-HMI-
Pantalla97*56 mm
Resolucion (Pixeles)480*272
RAMNOR Flash 8MB
ROM64 MB
CPU32bit CPU 408 MHz

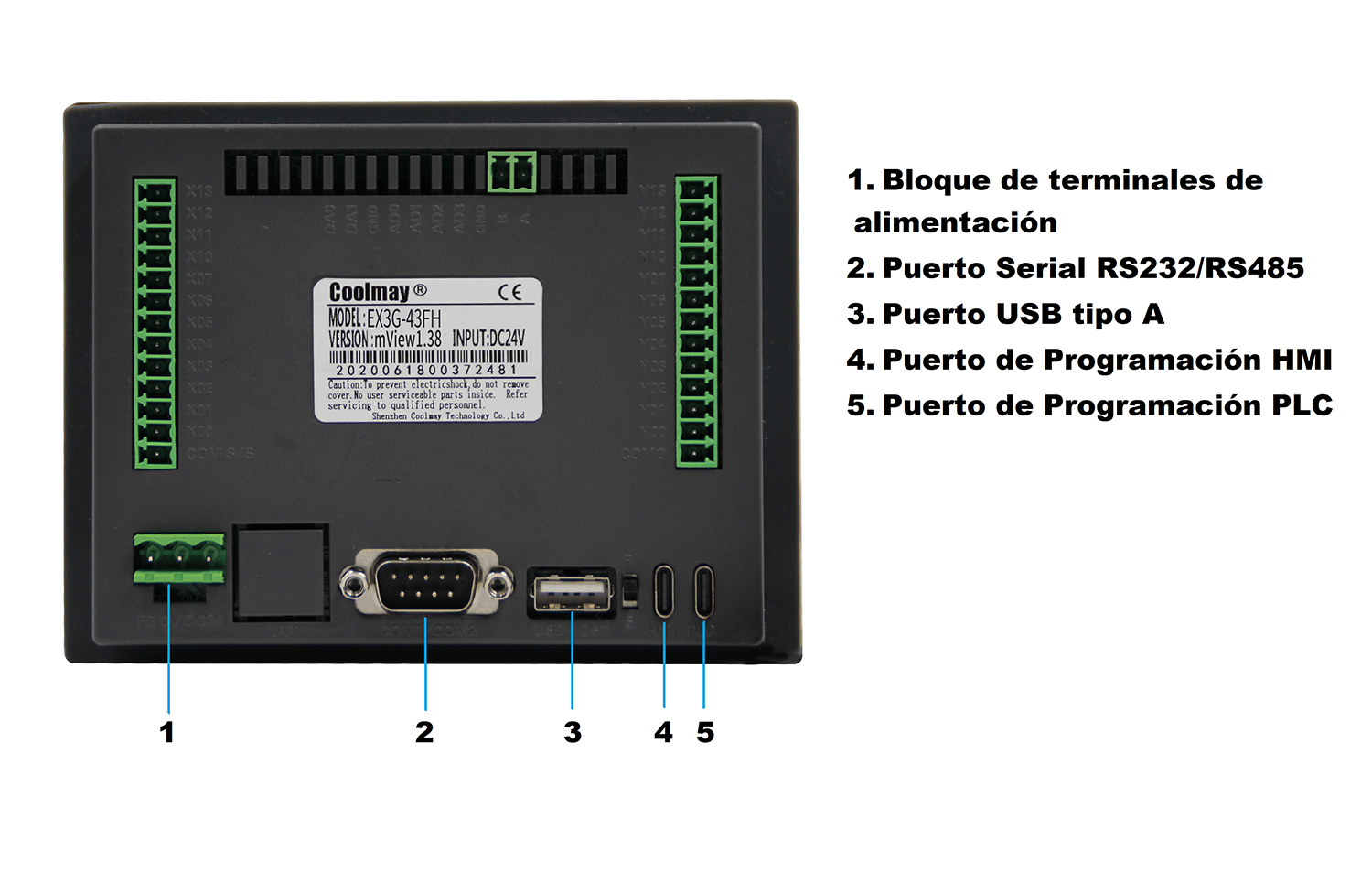

Puerto Com por defecto Puerto de Descarga – 1 Puerto Tipo C
Puertos OpcionalesUn puerto RS232 o WIFI
Software de Programacion CoolMay TK HMI
-PLC-
Entradas y salidas digitalesEntrada Digital: Pasiva NPN. Salida Digital: De bajo nivel NPN, Conectar negativo al puerto COM, Salida Rele: Normalmente Abierto contacto seco.
Numero de entradas y salidas digitales24: 12 ID/ 12OD
Tipo de Salida digitalRele (MR) o Transistor(MT)
Contador de Alta Velocidad6 canales monofásicos de 60KHz o 2 canales de fase AB (Z) de 60KHz + 1 canal de 10 KHz
Pulso de Alta Velocidad8 canales: 4 de 100KHz / 4 de 10KHz
NotaContadores de Alta Velocidad + Pulso de Alta Velocidad deben ser inferior 480KHz, trabajando al mismo tiempo
Puerto COM por defecto 1 Puerto tipo C, 1 Puerto RS232
Puertos Opcionales1 Puerto RS485, o 2 Puertos RS485 puertos COM (se cambia por el puerto que trae por defecto)
Entrada y salidas Analogicas (Max) 4 IA / 2 OA
Tipo de Entradas AnalogicasTermocuplas tipo E/K/S/T/J – PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10 V / 0 ~ 5V / 0 ~ 20 mA / 4 ~ 20mA
Tipo de Salidas Analogicas 0 – 10V / 0 – 5V / 0 – 20mA / 4 – 20 mA
Software de Programacion Compatible con mitsubshi GX Developer8.86 y GX WORK2 / GX WORK2(Ethernet)
DocumentoVersiónTamañoFechaDescarga
Manual PLC Serie EX3G20.112.32 mb22/04/2020Descargar
Manual de PLC series FX1.01.23 mb05/08/2019Descargar
Manual de PLC Mitsubishi1.01.33 mb05/08/2019Descargar
Manual PLC Serie QM3G20.914.11mb22/04/2021Descargar
Manual HMI Serie QM3G20.9121.30mb22/04/2021Descargar
