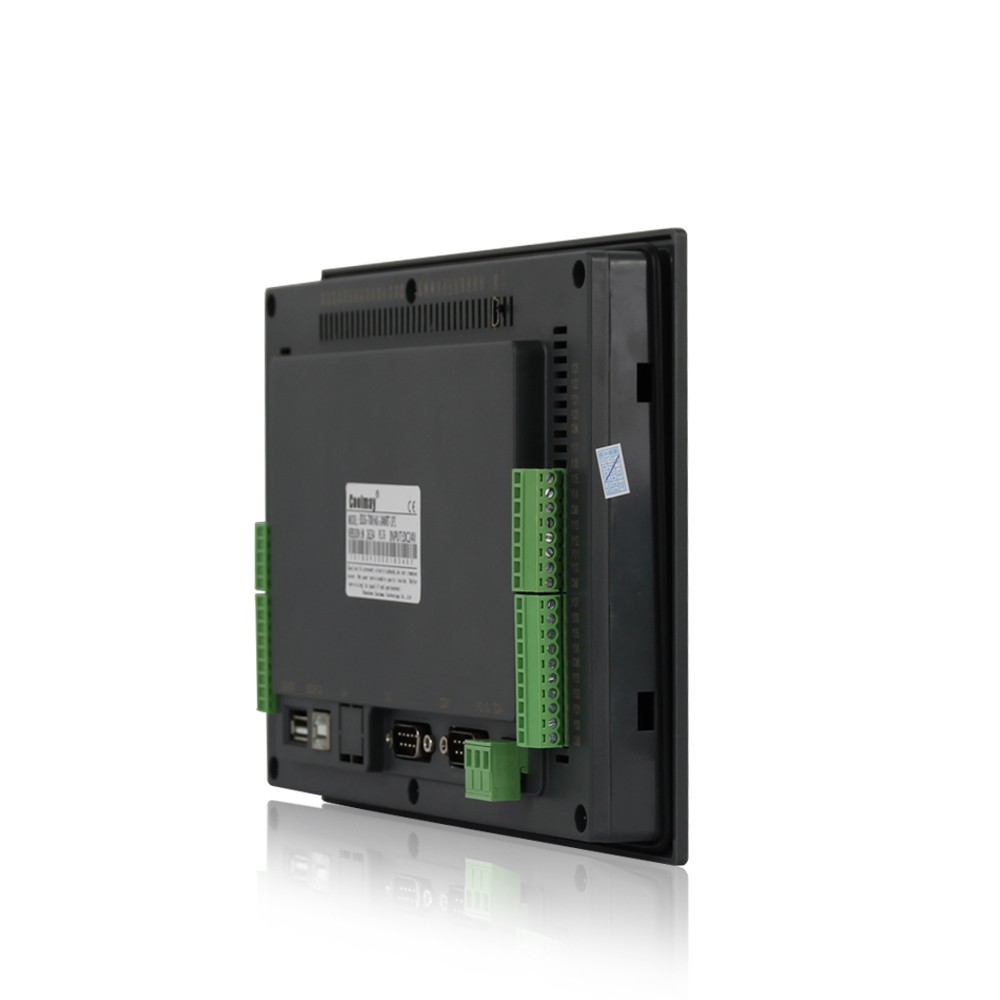

High Configuration HMI+PLC de 7 Pulgadas


PLC+HMI integrado con pantalla táctil, se puede configurar con hasta 30 entradas digitales NPN y 30 salidas digitales, que pueden ser a relé o transistor. Entradas para contadores rápidos, salida de pulsos rápidos, entradas y salidas analógicas, Salidas PWM y diferentes puertos de comunicación. Todo integrado en un equipo compacto, económico que permite ahorrar en componentes, módulos auxiliares, ahorrando tiempos de montaje, cableado y logrando máxima calidad y fiabilidad.

ItemDetalle
ModelosQM3G-70KFH – 24M / 38M / 44M / 60M
Dimensiones226*163*35.6 mm
Tamaño de recorte217*154 mm
Consumo de energía6 – 7 W
Alimentación24VDC
CaracterísticasSoporte de interrupción, interpolación de arco lineal, autoajuste PID, capacidad de programa de 32 k, registro retentivo de 32 k
-HMI-
Pantalla154*87 mm
Resolucion (Pixeles)800*480
RAMNOR Flash 16MB
ROM64 MB
CPU32bit CPU 408 MHz
Puerto Com por defecto Puerto de Descarga – 1 Puerto Tipo USB B
Puertos OpcionalesUn puerto RS232 o RS485
Software de Programacion CoolMay TK HMI
-PLC-
Entradas y salidas digitalesEntrada Digital: Pasiva NPN. Salida Digital: De bajo nivel NPN, Conectar negativo al puerto COM, Salida Rele: Normalmente Abierto contacto seco.
Numero de entradas y salidas digitales24: 12 ID / 12 OD – 38: 20 ID / 18 OD – 44: 24 ID / 20 OD – 60: 30 ID / 30DO
Tipo de Salida digitalRele (MR), Transistor(MT) o Combinada (MRT) – Rele:5A / Transistor:500 mA
Contador de Alta Velocidad6 canales monofásicos de 60KHz o 2 canales de fase AB (Z) de 60KHz + 1 canal de 10 KHz
Pulso de Alta Velocidad8 canales: 4 de 100KHz / 4 de 10KHz
NotaContadores de Alta Velocidad + Pulso de Alta Velocidad deben ser inferior 480KHz, trabajando al mismo tiempo
Puerto COM por defecto 1 Puerto mini USB tipo B, 1 Puerto RS232
Puertos Opcionales1 Puerto RS485, o 2 Puertos RS485 puertos COM (se cambia por el puerto que trae por defecto) Puerto Ethernet (opcional)
Entrada y salidas Analogicas (Max) 16 IA / 8 OA
Tipo de Entradas AnalogicasTermocuplas tipo E/K/S/T/J – PT100 / PT1000 / NTC10K / NTC50K / NTC100K / -5V ~ 5V / -10V ~ 10 V / 0 ~ 10 V / 0 ~ 5V / 0 ~ 20 mA / 4 ~ 20mA
Tipo de Salidas Analogicas 0 – 10V / 0 – 5V / 0 – 20mA / 4 – 20 mA / -5~5V / -10~10V
Software de Programacion Compatible con mitsubshi GX Developer8.86 y GX WORK2 / GX WORK2(Ethernet)
DocumentoVersiónTamañoFechaDescarga
Manual PLC Serie EX3G20.112.32 mb22/04/2020Descargar
Manual de PLC series FX1.01.23 mb05/08/2019Descargar
Manual de PLC Mitsubishi1.01.33 mb05/08/2019Descargar
Manual PLC Serie QM3G20.914.11mb22/04/2021Descargar
Manual HMI Serie QM3G20.9121.30mb22/04/2021Descargar
