PLC MODULAR SALIDA A RELE


PLC Modular con 12 entradas digitales (NPN o PNP) y 12 Salidas digitales a Relé, 4 Entradas analógicas y 4 Salidas analógicas, entradas de contadores rápidos y salida de pulsos rápidos, con variedad de puertos de comunicación seriales y Puerto Ethernet. Equipo compacto, económico, que puede utilizarse con una variedad de módulos de ampliación, tanto para entradas y salidas digitales o analógicas. compatible con PLC Mitsubishi, de alta calidad y confiabilidad.

ItemDetalle
ModeloL02M24R

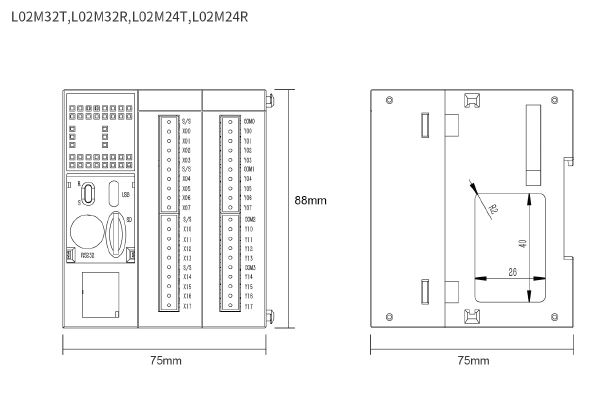

Dimensiones75*75*88 mm
Alimentación24VDC
Consumo de energía4 ~ 6 W
CaracterísticasSoporte de interrupción, interpolación de arco lineal, autoajuste PID, capacidad de programa de 32 k, registro retentivo de 32 k
InstalaciónInstalación de orificio fijo y DIN-Rail (35 mm)
Entradas y salidas digitalesEntrada Digital: NPN o PNP / Salida Digital: De bajo nivel NPN, Conectar negativo al puerto COM – Salida Relé: Normalmente Abierto contacto seco.
Numero de entradas y salidas digitales12 ID/ 12 OD
Tipo de Salida digitalRele (R) / Transistor(T) – Rele: 2A / Transistor: 500mA
Módulos de Expansión AnalogicosLímite máximo de 48 entradas analogicas / 48 salidas analogicas
Máximo E/S digitales 512 puntos: 256 entradas (X0 ~ X377) / 256 Salidas (Y0 ~ Y377)
Contador de Alta Velocidad 6 canales monofasicos de 60 KHz, o AB(Z) bifasico de 2 canales 60KHz, 1 canal de 10 KHz
Pulso de Alta VelocidadNo Tiene
Puerto COM por defecto 1 Puerto USB tipo C, 1 Puerto RS232 Pin 8 , 2 Puertos RS485,CAN, Ethernet
NotaContadores de Alta Velocidad + Pulso de Alta Velocidad deben ser inferior 480KHz, trabajando al mismo tiempo
Entrada y salidas Analógicas (Por defecto) 4 IA / 4 OA
Tipo de Entrada y Salidas Analogicas2 x 0-10V / 2 x 0-20mA (Tanto para entradas como para salidas)
Tipo de Entradas Analógicas (Modulo de Expansión)Termocuplas tipo E/K/S/T/J – PT100 / PT1000 / NTC10K / NTC50K / NTC100K / -5V ~ 5V / -10V ~ 10 V / 0 ~ 10 V / 0 ~ 5V / 0 ~ 20 mA / 4 ~ 20mA
Tipo de Salidas Analógicas (Modulo de Expansión) 0 – 10V / 0 – 5V / 0 – 20mA / 4 – 20 mA /
Protocolos de ComunicaciónModbus RTU / TCP, Modbus UDP, freeprotocol, CAN, Ethernet/IP
Lenguaje de ProgramaciónDiagrama de Escalera (LD), Lista de instrucciones, Grafico de funciones secuenciales (SFC)
Software de Programación Compatible con mitsubshi GX Developer8.86 y GX WORK2
DocumentoVersiónTamañoFechaDescarga
Manual de PLC Mitsubishi1.01.328mb05/08/2019Descargar
Manual de PLC series FX1.04.16mb05/08/2019Descargar
Manual de Instrucciones20.8115.2mb02/04/2020Descargar
Manual de PLC Coolmay1.01.20mb08/08/2019Descargar
