Pasos para descargar el programa al PLC

PLC MX2N / EX3G

1. Conecte el PLC con la computadora a través del puerto de programación del PLC de la siguiente manera:

Serie MX2N (Puerto Serial)

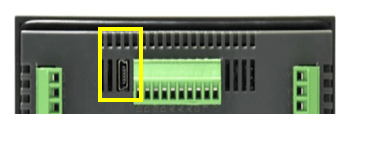

Serie EX3G (Puerto Mini USB tipo B)

2. Clic Derecho en Equipo y luego en Administrar.

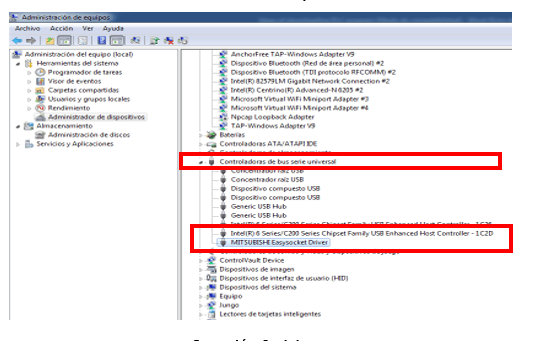

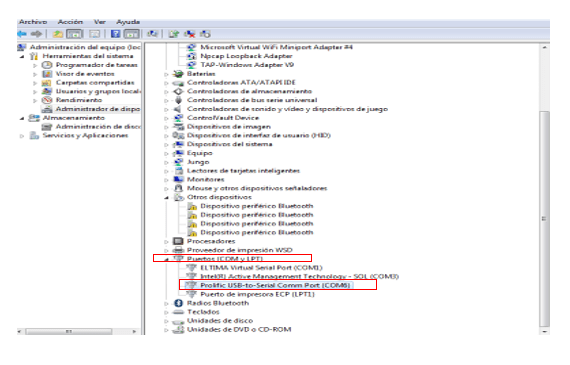

3. Ir a Administración de dispositivos y verificar la conexión.

Conexión mini USB tipo B

Conexión Serial

4. Abrir el software de Programación de PLC (GX Developer) o (GX Works2)

GX Developer

A. Seleccione el PLC correspondiente (Serie FX); (FX2N o FX3G), luego haga clic en OK.

B. Ir a la opción Online a Transfer Setup

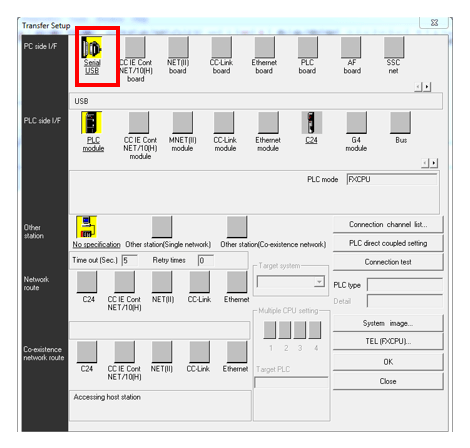

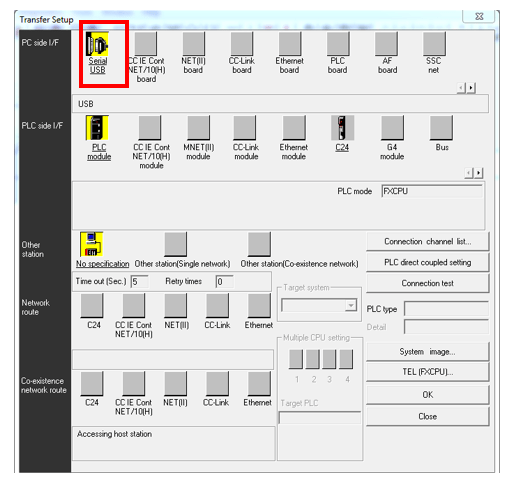

C. Realizar Clic en el icono Serial USB

D. Seleccionar la opción correspondiente a la conexión

USB

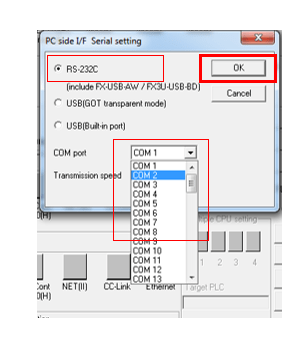

Serial: Opción COM port. Elegida en el paso 3

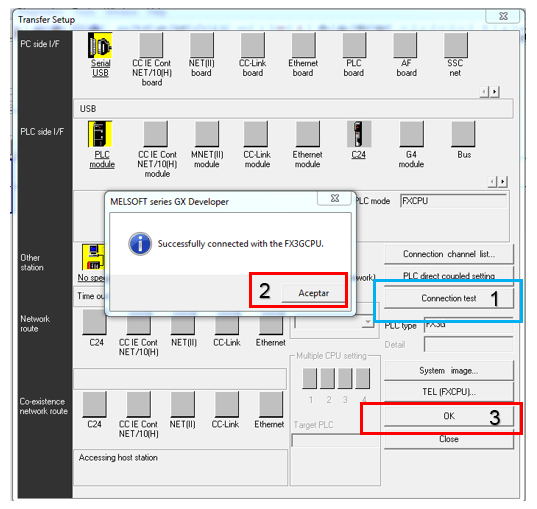

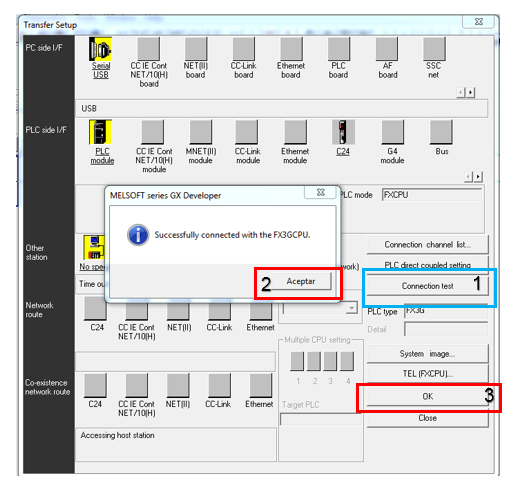

E. Después de seleccionar COM, haga clic en test Prueba de conexión, luego de que se solicite la comunicación exitosa, haga clic en Aceptar. Ver imagen abajo

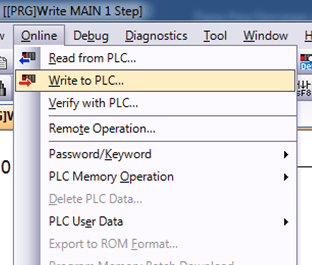

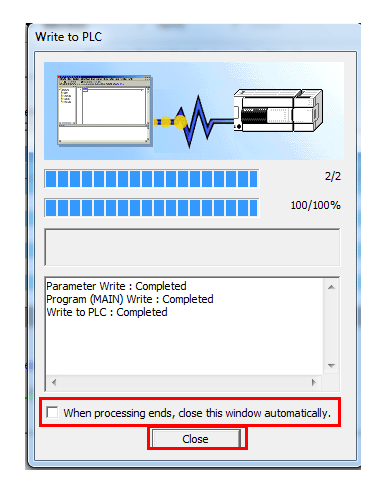

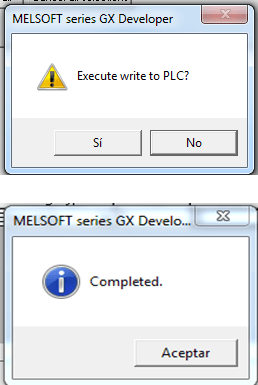

F. Después de completar el programa de PLC, seleccione (Online) à (Write To PLC) como se muestra a continuación:

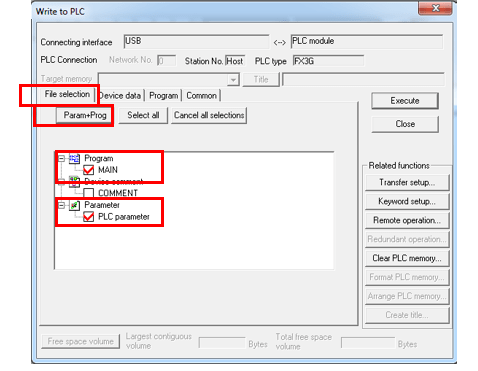

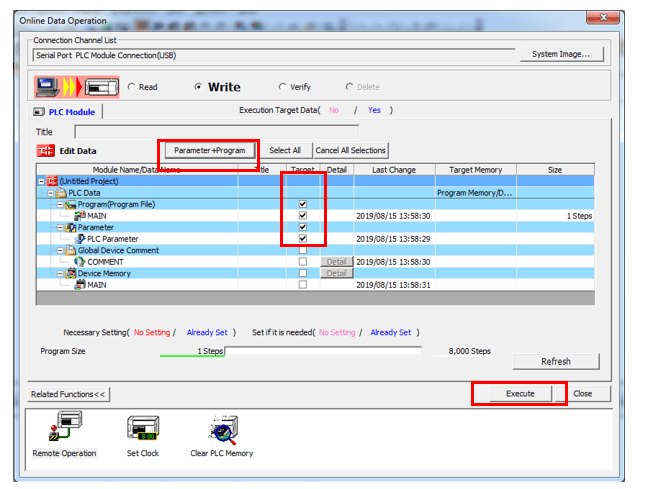

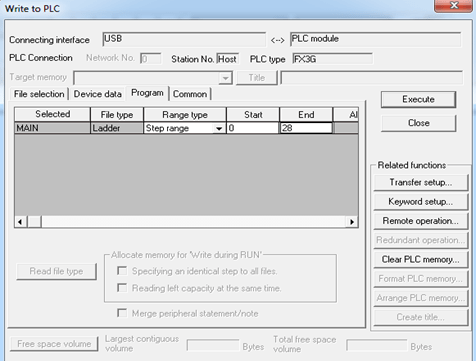

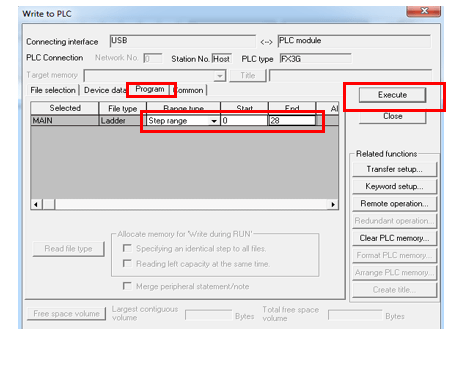

G. En el cuadro de diálogo solicitado, configure el programa PLC que se necesita para descargar, como se muestra a continuación

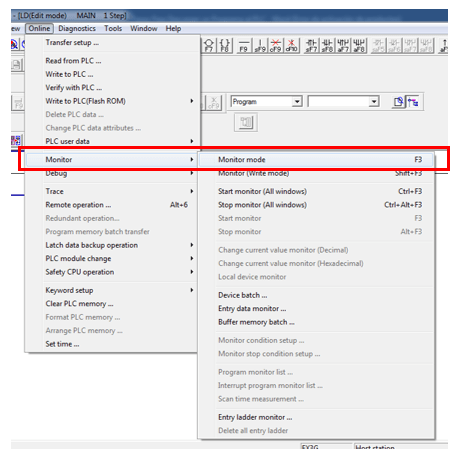

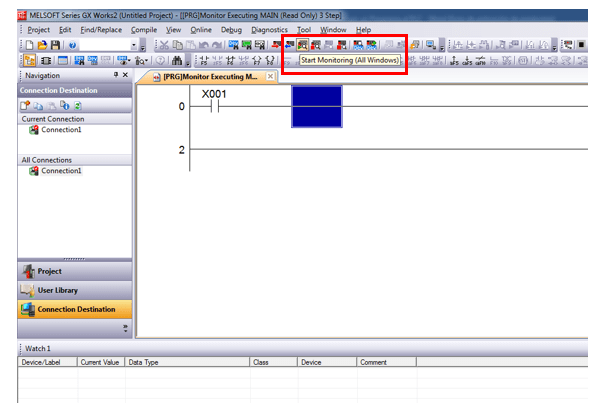

H. Después de que el programa PLC se descargue correctamente, seleccione (Online) -> (Monitor) -> (Monitor Mode) para monitorizar el programa. Por favor refiérase a la imagen de abajo

GX Works2

A. Seleccione el PLC correspondiente (Serie FX); (FX2N o FX3G), luego haga clic en OK. consulte la imagen a continuación

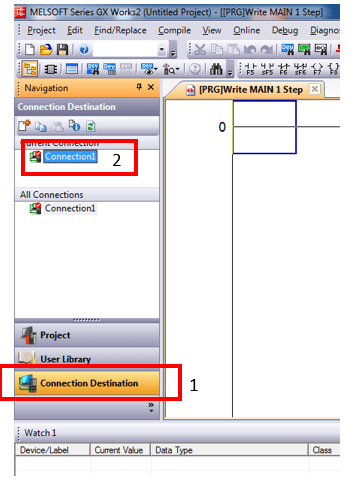

B. Seleccionar conexión entre la PC y el PLC

C. Realizar Clic en el icono Serial USB

D. Seleccionar la opción correspondiente a la conexión

USB

Serial: Opción COM port. Elegida en el paso 3

E. Después de seleccionar COM, haga clic en test Prueba de conexión, luego de que se solicite la comunicación exitosa, haga clic en Aceptar. Ver imagen abajo
